Поворотные ленты

Поворотные конвейерные (транспортерные) ленты

Поворотные (Круговые) конвейерные ленты применяются на транспортерах тогда, когда требуется изменить направление и траекторию движения. Некоторые производства в силу различных обстоятельств требуют установки не прямолинейного, а поворотного конвейера. Наряду с прямолинейными участками на производственных предприятиях зачастую возникает необходимость реализовать поворот или разворот конвейера. Поворотные конвейерные ленты позволяют решить вопросы сложной логистики и транспортировки грузов в тех случаях, когда необходимо обеспечить поворот движения. С помощью поворотных конвейерных лент можно реализовывать сложнейшие конструкторские решения на ограниченной площади. Таким образом при организации производственной линии можно получить значительную экономию пространства и перемещать грузы в заданном порядке, не прерывая технологический процесс.

Поворотные конвейерные ленты — это важный элемент в системах транспортировки, который позволяет эффективно перемещать материалы и товары в разных направлениях, грамотно организовать пространство при формировании производственных линий. Они широко применяются в различных отраслях промышленности, производства и логистики для оптимизации работы, обеспечивая плавный переход груза на следующий участок конвейера.

Основная цель установки поворотной конвейерной ленты – изменить направление конвейерной траектории, в ограниченном пространстве производственного помещения. При организации производственных линий, если необходимо повернуть поток продукции, при этом сохранив взаиморасположение изделий в нем, рассчитывается и монтируется криволинейный конвейер, в котором наряду с линейными участками присутствуют повороты на 30-180°. Некоторые конвейерные системы обеспечивают спиральную транспортировку, при которой изгиб может составлять 360°. Поэтому транспортер должен быть максимально гибким и адаптивным. Ленту в этих случаях также называют поворотной или разворотной соответственно.

Разворот на 180° может быть организован на одном участке с использованием непрерывной ленты или, при больших габаритах и длине полукруга, составлением двух 90° участков. И чем точнее произведено предварительное проектирование, тем точнее ход полученного участка и тем больше ресурс ленты.

Конвейер, имеющий поворотную конструкцию, как правило, применяется для перемещения штучных грузов. Такие конвейеры дают возможность обеспечить движение при искривлении пути на различные параметры углов. При этом внутренний радиус напрямую зависит от типа ленты и её ширины.

Поворотная конвейерная лента имеет сложную форму. Полотно ленты изготавливается на базе синтетических конвейерных лент, по специальной технологии: может быть раскроено по кругу, с механическими замками или сварено в кольцо, с направляющими и гофробортами.

Где используются разворотные конвейерные ленты

  • В пищевой промышленности. В хлебобулочной промышленности, при транспортировке сырых заготовок в печь
  • В кондитерской промышленности
  • Производство сахара
  • Производство керамики, обработка камня, кирпича
  • Линии упаковки
  • Почта. Сортировка почты
  • Производство полиграфической продукции, бумаги
  • В аэропортах, транспортировка багажа
  • В пивоварении
  • В молочной промышленности
  • Деревообрабатывающей
  • В складских помещениях и распределительных центрах

1. Пищевая промышленность

Поворотные ленты для пищевого производства изготавливаются исключительно из безопасных материалов, пригодных для работы с продуктами питания: на основе полиуретана ПУ и пищевого ПВХ. Работают ленты на минимальных диаметрах (до 6 мм) концевых роликов и ножевых переходах.

2. Аэропорты. Логистика

Для использования на предприятиях транспортной логистики и муниципальной инфраструктуры ленты изготавливаются из материала на основе резины и ПВХ. Ленты имеют противопожарные сертификаты ATEX.

Особой популярностью пользуются ленты с пришивной направляющей для аэропортов или распределительных центров.

Устанавливают их следующим образом:

  • Снимают замеры
  • Производят компьютерное проектирование, с помощью которого определяют необходимую криволинейность траектории, ширину и форму полотна
  • Устанавливают раму с коническими валами выбранных диаметров,
  • Производят заготовку полотна необходимой длины и толщины
  • Закольцовывают заготовку внахлест или с помощью замков

Какие параметры учитывать при выборе:

  • Материал и его характеристики (температурный режим, масложиростойкость, износостойкость, сцепление рабочей поверхности и прочее)
  • Общая толщина ленты.  В соответствии с которой нужно учитывать минимально допустимый диаметр валов
  • Минимальный диаметр барабана
  • Рекомендуемая область применения (например, сертификация для эксплуатации на пищевых производствах)
  • Ширина и длина ленты
  • Способ крепления – пластиковые грибки, люверсы, боковая продольная направляющая

Особенности поворотной конвейерной ленты

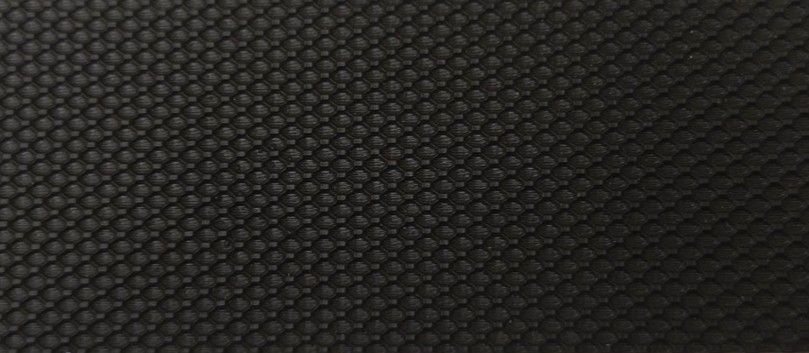

  • Рисунок и материал рабочей поверхности подбирается с учетом специфики производства
  • Корд обеспечивает поперечную стабильность размеров и равномерную гибкость
  • Для работы в неблагоприятных условиях могут быть предусмотрены износостойкие защитные края
  • При необходимости на рабочей поверхности могут устанавливаться дополнительные продольные или поперечные профили из ПУ или ПВХ
  • Лента может иметь антистатические свойства или сертификат FDA для прямого контакта с пищевыми продуктами
  • Имеют противопожарные сертификаты ATEX
  • Не растягиваются после длительной работы
  • Могут обеспечить любой угол поворота
  • Способны перемещать грузы различной степени тяжести
  • В основе поворотные конвейерные ленты имеют тканевый слой из специальной гибкой ткани, на которую нанесено покрытие из полиуретана и/или ПВХ. Данные характеристики позволяют поворотным лентам работать на роликах с минимальными диаметрами (5 мм), а также на ножевых разворотах
  • Стабильность геометрических размеров точно по параметрам заказчика
  • Короткий срок поставки

В зависимости от материала полотна поворотные ленты бывают:

Тканевые. Изготавливаются из натуральных и синтетических волокон — лен, хлопок, полиамид, полиэстер. Часто используются в хлебобулочном производстве для обработки теста, а также в других отраслях промышленности.

Тканевые с полиуретановой пропиткой. Пропитка полиуретаном придает высокую износостойкость, устойчивость к агрессивным средам, а также позволяет полотну легко скользить на стандартных конвейерах. Тканевая основа придает гибкость, а пропитка обеспечивает дополнительную устойчивость к маслам, химическим веществам и износу. Используются в пищевой промышленности, камнеобработке и керамическом производстве.

ПВХ. Поливинилхлоридные ленты используются в легкой и тяжелой промышленности для транспортировки грузов, сыпучих материалов, продуктов. Полотна из ПВХ выдерживают значительные нагрузки, устойчивы к химическим веществам, не боятся перепадов температур. Транспортёры из поливинилхлорида просты в установке и обслуживании, имеют долгий срок службы.

Полиуретановые. Более прочные и гибкие, чем ПВХ полотна. ПУ-ленты используются в тяжелом производстве, металлургической промышленности. Материал устойчив к воздействию жиров, кислот, щелочей, соответствует высоким санитарно-гигиеническим требованиям. Поэтому ПУ полотна часто используются на пищевом производстве, в фармацевтике, косметической отрасли.

Независимо от материала полотна, поворотная лента должна быть прочной на разрыв. Кроме того, поверхность транспортера должна обеспечивать хорошее сцепление с грузом. Вместе с этим свойства ленты различаются в зависимости от конкретных требований и условий применения. Поэтому при выборе материала учитывайте тип транспортируемой продукции, угол поворота, объем проходящей через конвейер продукции.

Поворотная конвейерная лента имеет сложную конструкцию и изготавливается из нескольких секторов. Непосредственно конвейерная лента обычно производится из мягких, эластичных синтетических материалов – ПВХ или ПУ, а также ткани с пропиткой полиуретаном и имеет долгосрочный срок годности. Конструктивно от стандартных моделей для установки на прямых участках она отличается отсутствием продольной стабилизации. При этом в остальном они предельно похожи на синтетические ленты общего назначения.

В своей работе мы используем метод компьютерного проектирования, что позволяет нам выпускать только качественный продукт. Благодаря высокой точности нашей продукции ваш конвейер будет обеспечен долгой и бесперебойной работой.

Мы можем быстро и качественно изготовить круговую ленту для вашего нового конвейера или взамен старой, вышедшей из строя.

Мы с удовольствием проконсультируем вас более подробно по продукции и сориентируем по срокам и стоимости.
