Аналог для Intralox Series 800 Flush Grid Nub Top

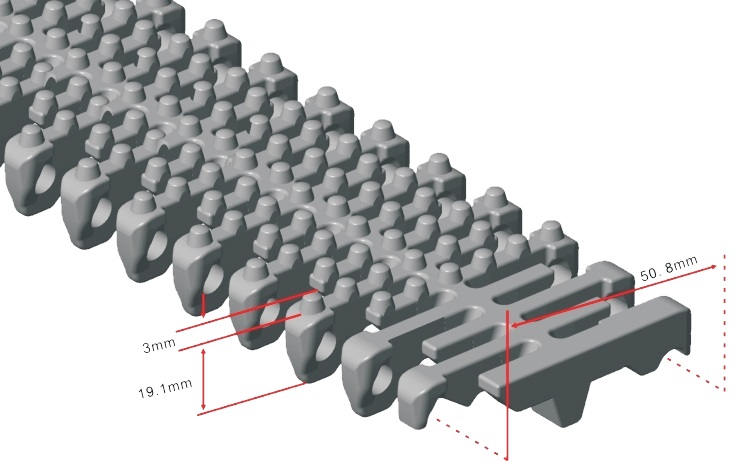

Шаг: 50,8 мм
Минимальная ширина: 150,3 мм
Открытая площадь: 27%
Одобрено: FDA
Стержень: Ø 5,8 мм
Вылет: Да
Боковой щиток: Нет
Изгиб: Нет
Параметры
| Материал |
Прочность |
Температура |
Вес |
| Прямой |
Изгиб |
℃ (мин.) |
℃ (макс.) |
кг/м² |
| кг/м (BW) |
Н/м (BW) |
| Полипропилен |
1340 |
13400 |
— |
1 |
100 |
7,7 |
| Полиэтилен |
1280 |
12800 |
— |
-60 |
60 |
9,03 |
| Ацеталь |
1770 |
17700 |
— |
-40 |
80 |
11,6 |
Таблица цвета
W-Белый, G-Серый, N-Натуральный, DB-Темно-коричневый, B-Синий
Таблица трения
| Материал ремня |
Фрикционные износостойкие полосы и изделия |
| UHMW |
HDPE |
Сталь |
Стекло |
Нерж.сталь |
Пластик |
Картон |
Алюминий |
| Полипропилен |
0,32 |
0,24 |
0,15 |
0,09 |
0,13 |
0,08 |
0,15 |
0,25 |
| Полиэтилен |
0,13 |
0,11 |
0,26 |
0,19 |
0,31 |
0,16 |
0,21 |
0,41 |
| Ацеталь |
0,11 |
0,09 |
0,27 |
0,16 |
0,26 |
0,15 |
0,19 |
0,28 |
| Нейлон |
0,18 |
0,13 |
0,25 |
0,16 |
0,26 |
0,16 |
0,19 |
0,27 |
Эквивалентный тип с другой маркой
| Торговая марка |
Intralox |
UNI |
Rexnord |
MCC |
Habasit |
KVP |
| Серия и тип |
800 |
— |
— |
— |
— |
— |

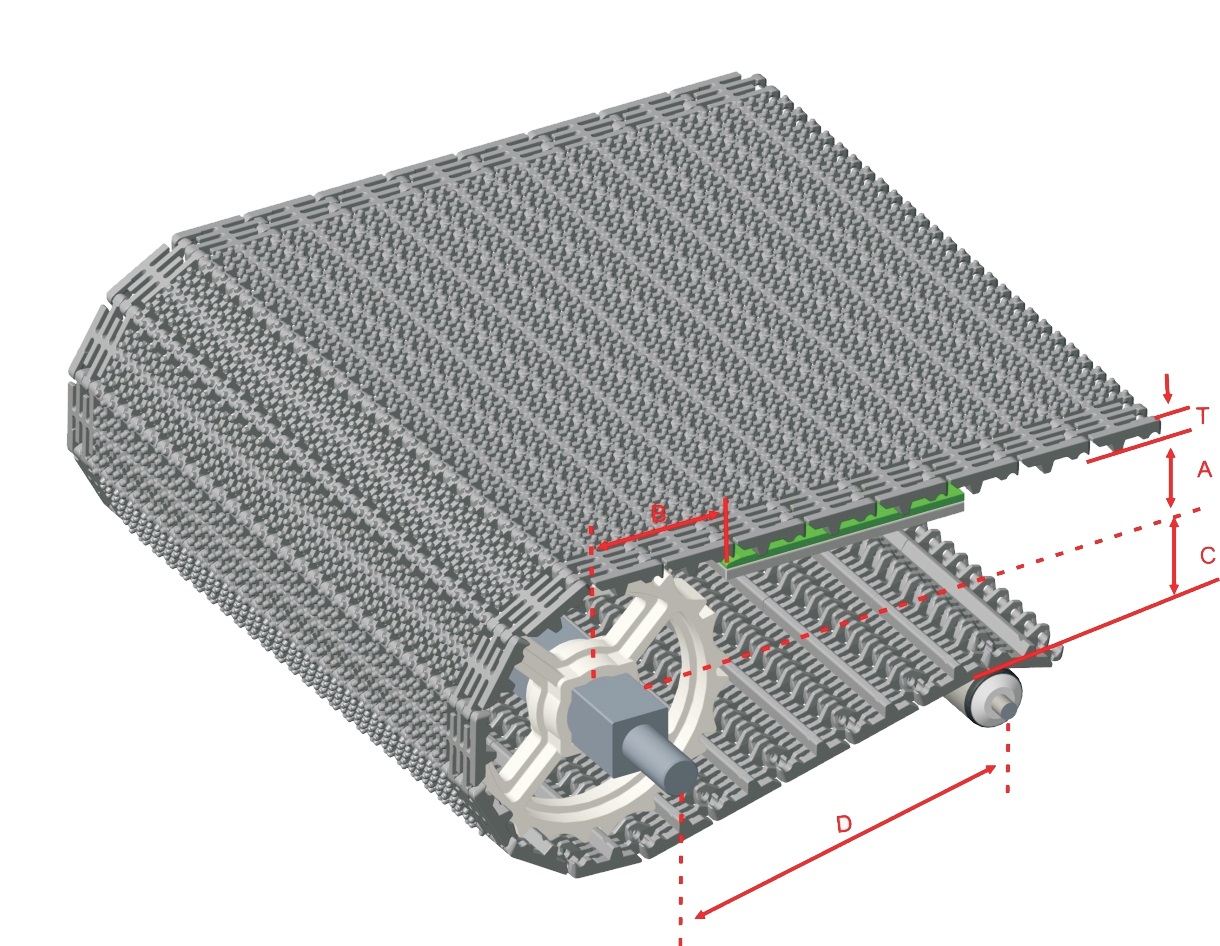

Размеры рамы конвейера
| Кол-во зубьев | A (мин.) | B (мин.) | C (макс.) | D (мин.) | T | T1 |
| 6 | 36,55 | 54,55 | 32,55 | 250 | 16 | 3 |
| 6/N | 40,1 | 58,1 | 36,1 | 250 |
| 8 / 8/N | 53,65 | 71,65 | 49,65 | 250 |
| 10 / 10/N | 70,65 | 88,65 | 66,65 | 250 |
| 12 / 12/N | 87,4 | 105,4 | 83,4 | 300 |
Размеры звездочки
| Кол-во зубьев | PD | S | D | H | K |
| 6 | 89.1 | 25.4/38.5/40.5 | 25.5/45.5 | 37 | 8X8 |
| 6/N | 96.2 | 25.4/38.2 | 25.4/31.75 | 37 | 6.35X3.17 |
| 8 | 123.3 | 38.5/40.5 | 25.5/30.5 | 37 | 6.35X3.17 |
| 8/N | 123.3 | 38.5/40.5 | 25.4/25.5/30.5/31.75 | 37 | 6.35X3.17 |
| 10 | 157.2 | 38.5/40.5 | 30.5 | 37 | 8X8 |
| 10/N | 157.3 | 38.5/40.5/50.8 | 25.4/25.5/30.5/31.75/35/
36.5/38.5/50.2/50.8 | 37 | 6.35X3.17 |
| 12 | 190.8 | 38.5/40.5/50.5/60.5 | — | 37 | — |
| 12/N | 190.8 | 38.5/40.5/60.5 | — | 37 | — |
