Модульная лента HS-103B-HD-N

Аналог для Intralox Series 800 Flush Grid

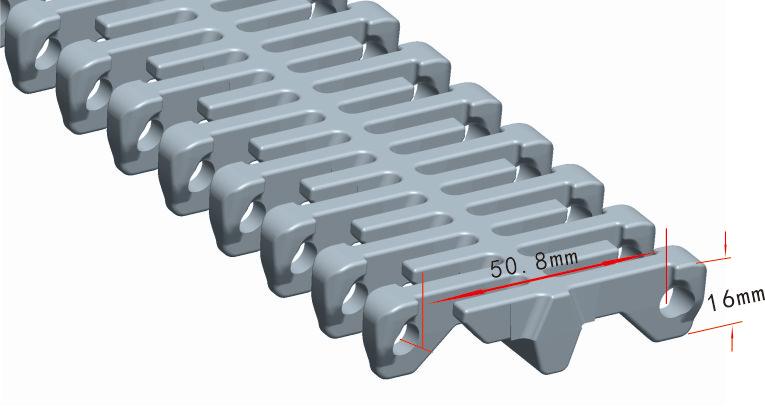

Шаг: 50,8 мм
Минимальная ширина: 150,3 мм
Открытая площадь: 27%
Одобрено: FDA
Стержень: Ø 5,8 мм
Вылет: Да
Боковой щиток: Нет
Изгиб: Нет

Параметры

Материал	Прочность			Температура		Вес
	Прямой		Изгиб	℃ (мин.)	℃ (макс.)	кг/м²
	кг/м (BW)	Н/м (BW)	Изгиб	℃ (мин.)	℃ (макс.)	кг/м²
Полипропилен	1340	13400	—	1	100	7,5
Полиэтилен	1280	12800	—	-60	60	8,1
Ацеталь	1770	17700	—	-40	80	11,6
Нейлон	1520	15200	—	1	180	10,3

Таблица цвета

W-Белый, G-Серый, N-Натуральный, DB-Темно-коричневый, B-Синий

Таблица трения

Материал ремня	Фрикционные износостойкие полосы и изделия
Материал ремня	UHMW	HDPE	Сталь	Стекло	Нерж.сталь	Пластик	Картон	Алюминий
Полипропилен	0,32	0,24	0,15	0,09	0,13	0,08	0,15	0,25
Полиэтилен	0,13	0,11	0,26	0,19	0,31	0,16	0,21	0,41
Ацеталь	0,11	0,09	0,27	0,16	0,26	0,15	0,19	0,28
Нейлон	0,18	0,13	0,25	0,16	0,26	0,16	0,19	0,27

Эквивалентный тип с другой маркой

Торговая марка	Intralox	UNI	Rexnord	MCC	Habasit	KVP
Серия и тип	S800 Flush Grid	—	—	—	—	—

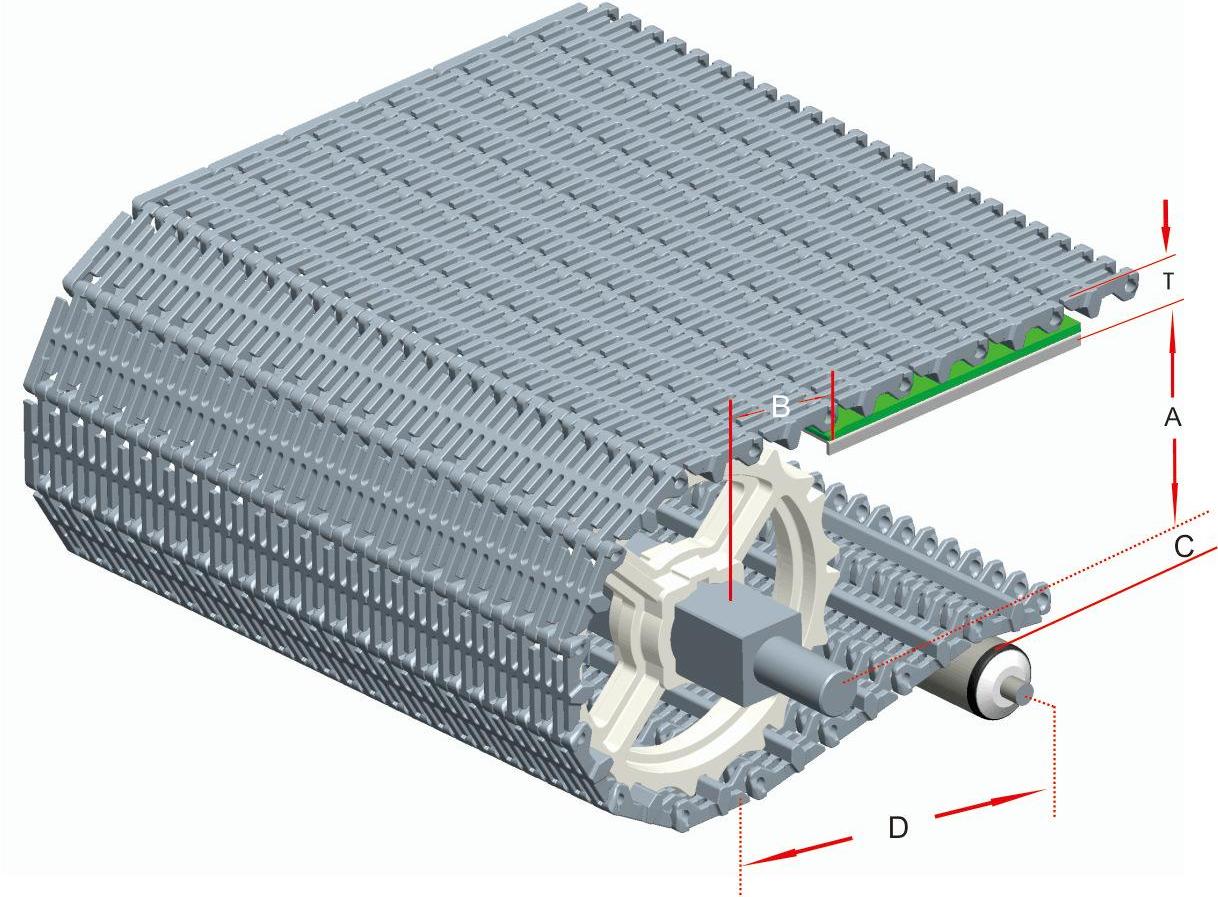

Размеры рамы конвейера

Кол-во зубьев	A (мин.)	B (мин.)	C (макс.)	D (мин.)	T
6	36,55	54,55	32,55	250	16
6/N	40,1	58,1	36,1	250
8 / 8/N	53,65	71,65	49,65	250
10 / 10/N	70,65	88,65	66,65	250
12 / 12/N	87,4	105,4	83,4	300
16 / 16/N	118,85	136,85	114,85	300

Размеры звездочки

Кол-во зубьев	PD	OD	S	D	H	K
6	101.60	89.1	25.4/38.1/40	25.4/30/45	37	8X8
6/N	101.60	96.2	25.4/38.1/40	25.4/31.75/38.1	37	6.35X3.17
8	132.75	123.3	38.1/40	25.4/30	37	6.35X3.17
8/N	132.75	123.3	38.1/40	25.4/25.5/30/31.75	37	6.35X3.17
10	164.39	157.2	38.1/40	30	37	8X8
10/N	164.39	157.3	38.1/40/50.8/60	25.4/30/31.75/35/36/38.1/50/50.8	37	6.35X3.17
12	196.28	190.8	38.1/40/50/60	—	37	—
12/N	196.28	190.8	38.1/40/60	—	37	—
16	260.39	253.7	—	25.4	37	8X8
16/N	260.39	253.7	38.1/40/60/63.5	25	37	8X8
