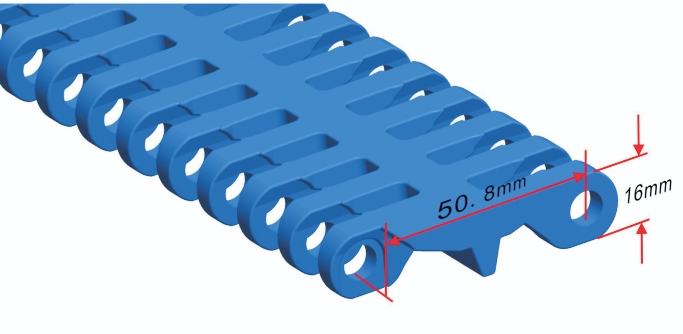

Модульная лента HS-103B-HD

Параметры

Материал	Прочность			Температура		Вес
	Прямой		Изгиб	℃ (мин.)	℃ (макс.)	кг/м²
	кг/м (BW)	Н/м (BW)
Полипропилен	1340	13400	—	1	100	7,5
Полиэтилен	1280	12800	—	-60	60	8,1
Ацеталь	1770	17700	—	-40	80	11,6
Нейлон	1520	15200	—	1	180	10,3

Таблица цвета

W-Белый, G-Серый, N-Натуральный, DB-Темно-коричневый, B-Синий

Таблица трения

Материал ремня	Фрикционные износостойкие полосы и изделия
	UHMW	HDPE	Сталь	Стекло	Нерж.сталь	Пластик	Картон	Алюминий
Полипропилен	0,32	0,24	0,15	0,09	0,13	0,08	0,15	0,25
Полиэтилен	0,13	0,11	0,26	0,19	0,31	0,16	0,21	0,41
Ацеталь	0,11	0,09	0,27	0,16	0,26	0,15	0,19	0,28
Нейлон	0,18	0,13	0,25	0,16	0,26	0,16	0,19	0,27

Эквивалентный тип с другой маркой

Торговая марка	Intralox	UNI	Rexnord	MCC	Habasit	KVP
Серия и тип	—	MPB 22%	—	—	—	—

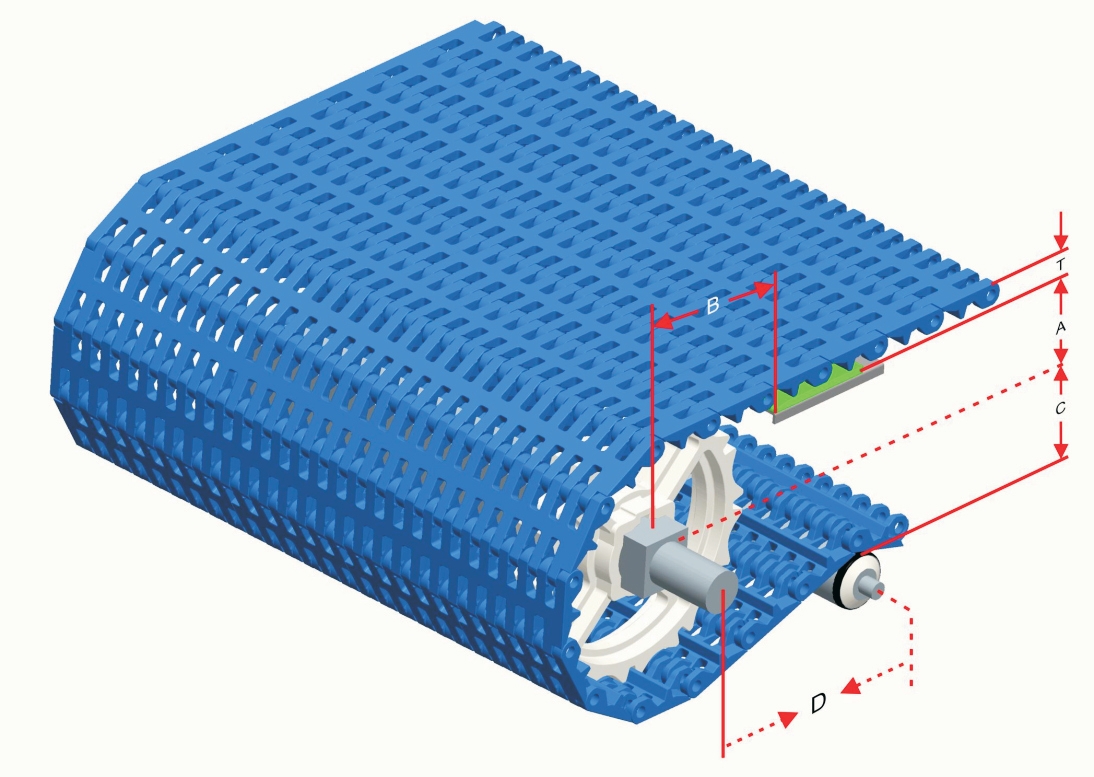

Размеры рамы конвейера

Кол-во зубьев	A (мин.)	B (мин.)	C (макс.)	D (мин.)	T
6	36,55	54,55	32,55	250	16
6/N	40,1	58,1	36,1	250
8 / 8/N	53,65	71,65	49,65	250
10 / 10/N	70,65	88,65	66,65	250
12 / 12/N	87,4	105,4	83,4	300

Размеры звездочки

Кол-во зубьев	PD	S	D	H	K
6	89.1	25.4/38.5/40.5	25.5/45.5	37	8X8
6/N	96.2	25.4/38.2	25.4/31.75	37	6.35X3.17
8	123.3	38.5/40.5	25.5/30.5	37	6.35X3.17
8/N	123.3	38.5/40.5	25.4/25.5/30.5/31.75	37	6.35X3.17
10	157.2	38.5/40.5	30.5	37	8X8
10/N	157.3	38.5/40.5/50.8	25.4/25.5/30.5/31.75/35/ 36.5/38.5/50.2/50.8	37	6.35X3.17
12	190.8	38.5/40.5/50.5/60.5	—	37	—
12/N	190.8	38.5/40.5/60.5	—	37	—
