Модульная лента HS-700AB-N

Аналог для Intralox Series 900 Perforated Flat Top

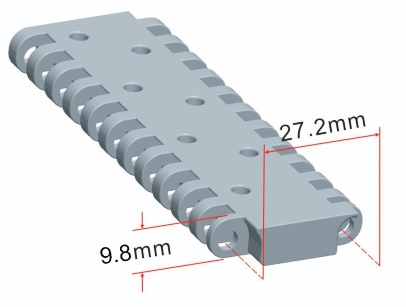

Шаг: 27,2 мм
Минимальная ширина: 152 мм
Открытая площадь: 4%
Одобрено: FDA
Стержень: Ø 4,5 мм
Вылет: Да
Боковой щиток: Да
Изгиб: Нет

Параметры

Материал Прочность Температура Вес
Прямой Изгиб ℃ (мин.) ℃ (макс.) кг/м²
кг/м (BW) Н/м (BW)
Полипропилен 1320 13200 — 1 100 4.9
Полиэтилен 1060 10600 — -60 60 5.7
Ацеталь 1880 18800 — -40 80 6.8
Нейлон 1610 16100 — 1 180 6.5

Таблица цвета

W-Белый, G-Серый, N-Натуральный, DB-Темно-коричневый, B-Синий

Таблица трения

Материал ремня Фрикционные износостойкие полосы и изделия
UHMW HDPE Сталь Стекло Нерж.сталь Пластик Картон Алюминий
Полипропилен 0,32 0,24 0,15 0,09 0,13 0,08 0,15 0,25
Полиэтилен 0,13 0,11 0,26 0,19 0,31 0,16 0,21 0,41
Ацеталь 0,11 0,09 0,27 0,16 0,26 0,15 0,19 0,28
Нейлон 0,18 0,13 0,25 0,16 0,26 0,16 0,19 0,27

Эквивалентный тип с другой маркой

Торговая марка Intralox UNI Rexnord MCC Habasit KVP
Серия и тип 900 SNB 1005 1000 M2400 610
1600 CNB 1010 — M2500 208
200 OPB 7700 — M2600 —
800 — 6390 — — —

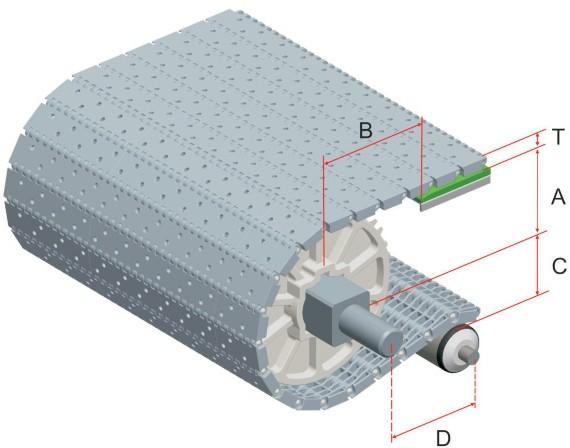

Размеры рамы конвейера

Кол-во зубьевA (мин.)B (мин.)C (макс.)D (мин.)T
621.2536.1520.352009.8
93549.934.1200
1038.8553.7537.95250
1247.8562.7546.95250
1771.186.070.2300
187488.973.1300
20 / 20-Split82.697.581.7300
24100114.999.1300

Размеры звездочки

Кол-во зубьевPDSDHK
652.325.4—18.5—
979.825.4/38.125.4/25.521.56.35X3.17
1087.525.4/38.1/40.225.4/25.518.86.35X3.17
12105.525.5/30.5/38.5/40.525.4/30.5/31.75/38.1
/45.5/47.5		358X8
17152—11425.44.5X3.5
18157.838.5/40.5/60.5/63.525.4/30.5/31.75/38.1/46/47.5358X8
2017538.1/40.2/60.225.4/31.75/38.1356.35X3.17
20-Split17560.231.75406.35X3.17
24209.838.5/40.525.4/25.5/30.5/38.1/45.5/47.5358X8
