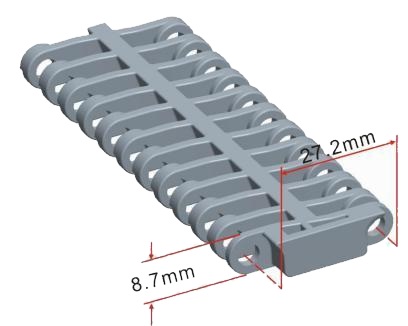

Модульная лента HS-700B-N

Параметры

Материал	Прочность			Температура		Вес
	Прямой		Изгиб	℃ (мин.)	℃ (макс.)	кг/м²
	кг/м (BW)	Н/м (BW)
Полипропилен	1040	10400	—	1	100	4.0
Полиэтилен	520	5200	—	-60	60	4.8
Ацеталь	2180	21800	—	-40	80	6.2
Нейлон	1510	15100	—	1	180	5.7

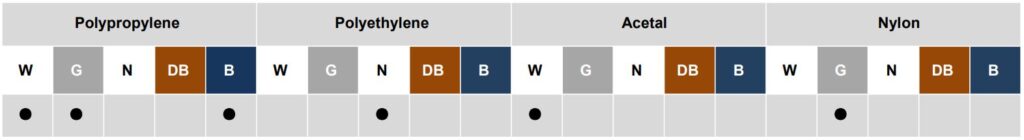

Таблица цвета

W-Белый, G-Серый, N-Натуральный, DB-Темно-коричневый, B-Синий

Таблица трения

Материал ремня	Фрикционные износостойкие полосы и изделия
	UHMW	HDPE	Сталь	Стекло	Нерж.сталь	Пластик	Картон	Алюминий
Полипропилен	0,32	0,24	0,15	0,09	0,13	0,08	0,15	0,25
Полиэтилен	0,13	0,11	0,26	0,19	0,31	0,16	0,21	0,41
Ацеталь	0,11	0,09	0,27	0,16	0,26	0,15	0,19	0,28
Нейлон	0,18	0,13	0,25	0,16	0,26	0,16	0,19	0,27

Эквивалентный тип с другой маркой

Торговая марка	Intralox	UNI	Rexnord	MCC	Habasit	KVP
Серия и тип	S900 Flush Grid	—	—	—	—	—

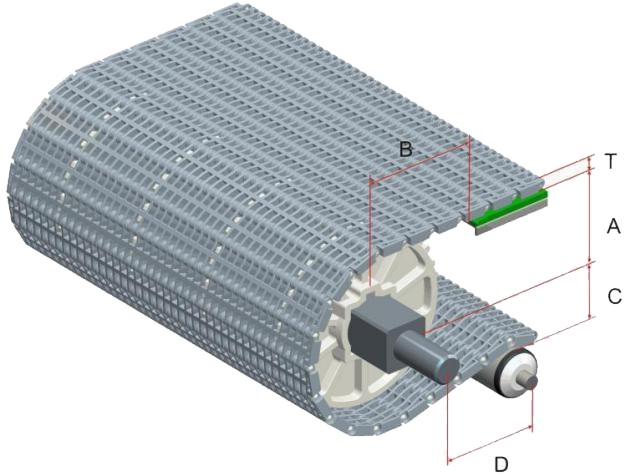

Размеры рамы конвейера

Кол-во зубьев	A (мин.)	B (мин.)	C (макс.)	D (мин.)	T
6	21.8	36.15	21.45	200	8.7
9	35.55	49.9	35.2	200
10	39.4	53.75	39.05	250
12	48.4	62.75	48.05	250
17	71.65	86	71.3	300
18	74.55	88.9	74.2	300
20 / 20-Split	83.15	97.5	82.8	300
24	100.55	114.9	100.2	300

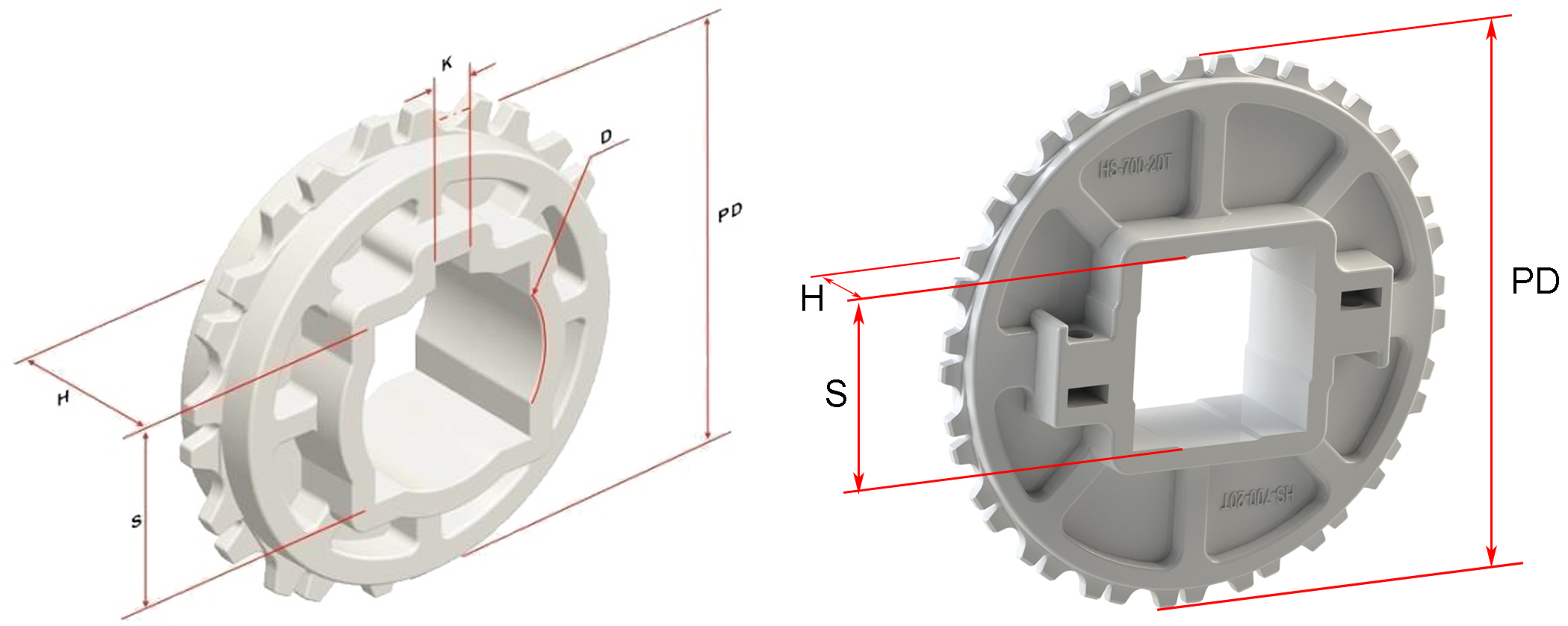

Размеры звездочки

Кол-во зубьев	PD	OD	S	D	H	K
6	54.40	52.3	25.4	—	18.5	—
9	79.53	79.8	25.4/38.1/40	25.4	21.5	6.35X3.17
10	88.02	87.5	25.4/38.1/40	25.4/30	18.8	6.35X3.17
12	105.09	105.5	25.4/30/38.1/40	25.4/30/31.75/35/38.1/45/47/50	35	6.35X3.17
17	148.03	152	—	114	35	4.5X4.5
18	156.64	157.8	38.1/40/50/60/63.5	25.4/30/31.75/35/38.1/40/46/47	35	6.35X3.17
20	173.87	175	38.1/40/60	25.4/30/31.75/38.1	35	6.35X3.17
20-Split	173.87	175	60	31.75/30	40	6.35X3.17
24	208.39	209.8	38.1/40	25.4/30/38.1/45	35	8X8
