Модульная лента HS-700D-N

Параметры

Материал	Прочность			Температура		Вес
	Прямой		Изгиб	℃ (мин.)	℃ (макс.)	кг/м²
	кг/м (BW)	Н/м (BW)
Полипропилен	1320	13200	—	1	100	5.2
Полиэтилен	1060	10600	—	-60	60	5.6
Ацеталь	1880	18800	—	-40	80	8.2
Нейлон	1610	16100	—	1	180	7.8

Таблица цвета

W-Белый, G-Серый, N-Натуральный, DB-Темно-коричневый, B-Синий

Таблица трения

Материал ремня	Фрикционные износостойкие полосы и изделия
	UHMW	HDPE	Сталь	Стекло	Нерж.сталь	Пластик	Картон	Алюминий
Полипропилен	0,32	0,24	0,15	0,09	0,13	0,08	0,15	0,25
Полиэтилен	0,13	0,11	0,26	0,19	0,31	0,16	0,21	0,41
Ацеталь	0,11	0,09	0,27	0,16	0,26	0,15	0,19	0,28
Нейлон	0,18	0,13	0,25	0,16	0,26	0,16	0,19	0,27

Эквивалентный тип с другой маркой

Торговая марка	Intralox	UNI	Rexnord	MCC	Habasit	KVP
Серия и тип	900	SNB	1005	1000	M2400	610
	1600	CNB	1010	—	M2500	208
	200	OPB	7700	—	M2600	—
	800	—	6390	—	—	—

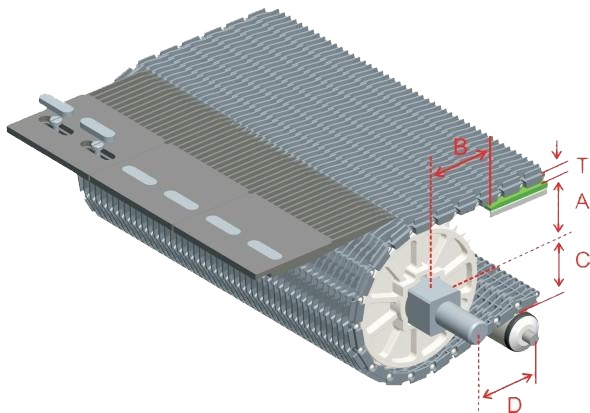

Размеры рамы конвейера

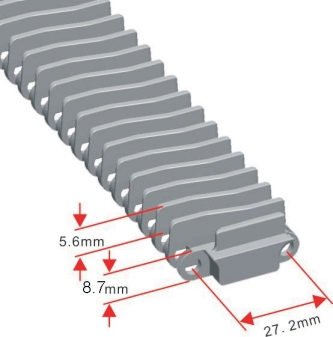

Кол-во зубьев	A (мин.)	B (мин.)	C (макс.)	D (мин.)	T	T1
6	21.8	36.15	21.45	200	8.7	5.6
9	35.55	49.9	35.2	200
10	39.4	53.75	39.05	250
12	48.4	62.75	48.05	250
17	71.65	86	71.3	300
18	74.55	88.9	74.2	300
20 / 20-Split	83.15	97.5	82.8	300
24	100.55	114.9	100.2	300

Размеры звездочки

Кол-во зубьев	PD	S	D	H	K
6	52.3	25.4	—	18.5	—
9	79.8	25.4/38.1	25.4/25.5	21.5	6.35X3.17
10	87.5	25.4/38.1/40.2	25.4/25.5	18.8	6.35X3.17
12	105.5	25.5/30.5/38.5/40.5	25.4/30.5/31.75/38.1 /45.5/47.5	35	8X8
17	152	—	114	25.4	4.5X3.5
18	157.8	38.5/40.5/60.5/63.5	25.4/30.5/31.75/38.1/46/47.5	35	8X8
20	175	38.1/40.2/60.2	25.4/31.75/38.1	35	6.35X3.17
20-Split	175	60.2	31.75	40	6.35X3.17
24	209.8	38.5/40.5	25.4/25.5/30.5/38.1/45.5/47.5	35	8X8

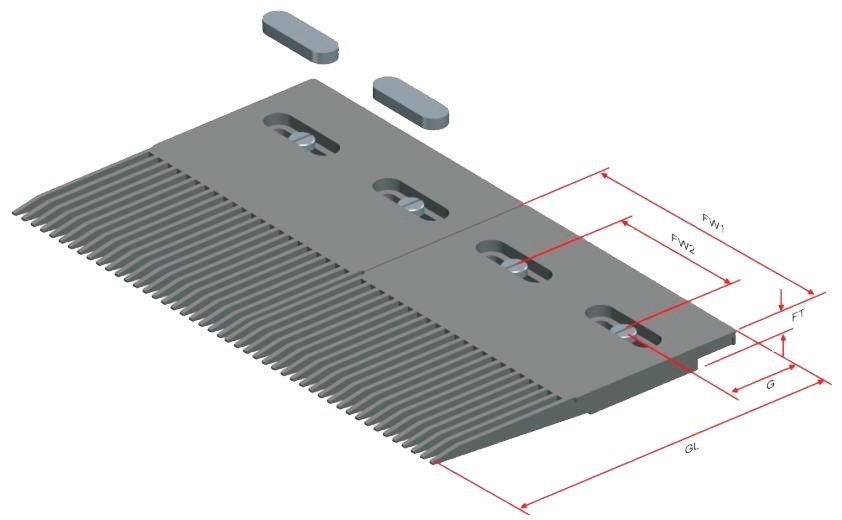

Размеры рамы пластины переноса пальцев

Кол-во пальцев	FW1	FW2	FT	G	GL
18	149	77	6.7	51	165
