Аналог для Habasit M5032 Flush Grid Heavy Duty

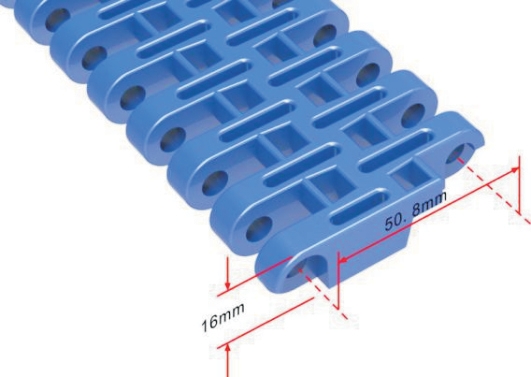

Шаг: 50,8 мм
Минимальная ширина: 223 мм
Открытая площадь: 32%
Одобрено: FDA
Стержень: Ø 7,0 мм
Вылет: Да
Боковой щиток: Нет
Изгиб: Нет
Параметры
| Материал |
Прочность |
Температура |
Вес |
| Прямой |
Изгиб |
℃ (мин.) |
℃ (макс.) |
кг/м² |
| кг/м (BW) |
Н/м (BW) |
| Полипропилен |
2745 |
27450 |
— |
1 |
110 |
8,2 |
| Полиэтилен |
2610 |
26100 |
— |
-60 |
60 |
8,6 |
| Ацеталь |
3090 |
30900 |
— |
-40 |
80 |
12,4 |
| Нейлон |
2400 |
24000 |
— |
1 |
180 |
11,2 |

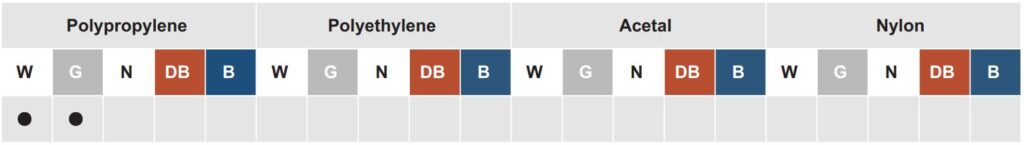

Таблица цвета
W-Белый, G-Серый, N-Натуральный, DB-Темно-коричневый, B-Синий
Таблица трения
| Материал ремня |
Фрикционные износостойкие полосы и изделия |
| UHMW |
HDPE |
Сталь |
Стекло |
Нерж.сталь |
Пластик |
Картон |
Алюминий |
| Полипропилен |
0,32 |
0,24 |
0,15 |
0,09 |
0,13 |
0,08 |
0,15 |
0,25 |
| Полиэтилен |
0,13 |
0,11 |
0,26 |
0,19 |
0,31 |
0,16 |
0,21 |
0,41 |
| Ацеталь |
0,11 |
0,09 |
0,27 |
0,16 |
0,26 |
0,15 |
0,19 |
0,28 |
| Нейлон |
0,18 |
0,13 |
0,25 |
0,16 |
0,26 |
0,16 |
0,19 |
0,27 |
Эквивалентный тип с другой маркой
| Торговая марка |
Intralox |
UNI |
Rexnord |
MCC |
Habasit |
KVP |
| Серия и тип |
200 |
DPB |
2000 |
2000 |
M5000 |
620 |
| 400 |
SNB |
2010 |
— |
M5100 |
— |
| 800/850 |
MPB |
6390 |
— |
— |
— |
Размеры рамы конвейера
| Кол-во зубьев | A (мин.) | B (мин.) | C (макс.) | D (мин.) | T |
| 8 | 52.7 | 70.7 | 48.7 | 250 | 16 |
| 9 | 61.5 | 79.5 | 57.5 | 250 |
| 10 | 70.6 | 88.6 | 66.6 | 300 |
| 12 | 86 | 104 | 82 | 300 |
| 16 | 120 | 138 | 116 | 300 |

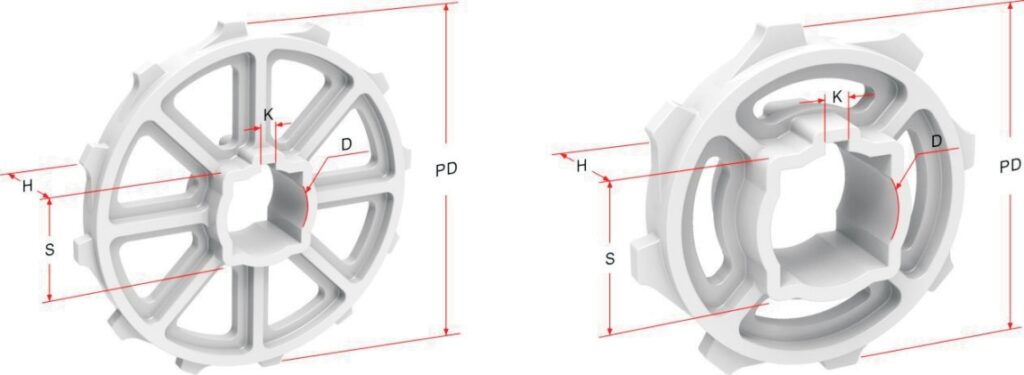

Размеры звездочки
| Кол-во зубьев | PD | S | D | H | K |
| 8 | 121.4 | 38.5/40.5 | — | 38 | — |
| 9 | 139 | 38.5/40.5 | — | 38 | — |
| 10 | 157.2 | 38.5/40.5/50.5 | 65.3 | 38 | 18×11 |
| 12 | 188 | 38.5/40.5 | — | 38 | — |
| 16 | 256 | 90.2 | — | 38 | — |
